Reaparición del trazado

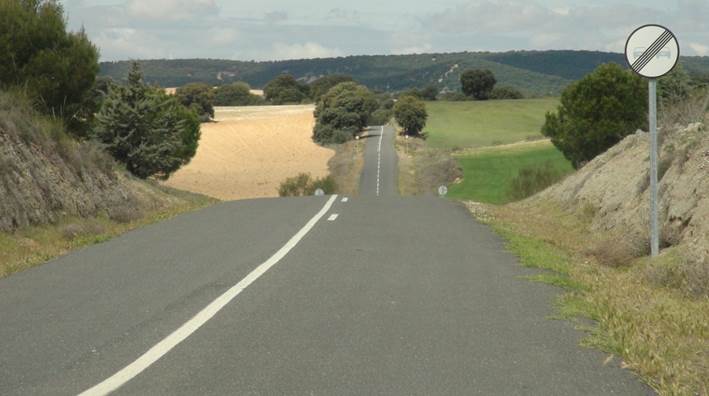

Como puede verse en la imagen superior hay  un tramo de carretera que resulta oculto a la vista del conductor y más adelante un tramo “reaparecido” que constituyen un trazado potencialmente peligroso. Mediante un software de diseño de carreteras se ha reproducido el diseño existente y, posteriormente, se ha rediseñado el trazado generándose videos con la situación inicial y final.

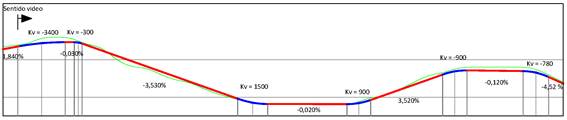

El trazado en planta está constituido por una recta y en alzado por una sucesión de acuerdos convexos, cóncavos y convexos. Los parámetros fundamentales del trazado en alzado existente se muestran en el siguiente croquis:

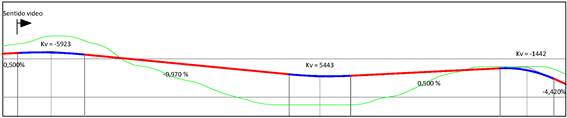

Para subsanar este defecto de la perspectiva de la carretera percibido por el conductor, se ha modificado el trazado longitudinal rebajando el primer acuerdo vertical, unificando los acuerdos cóncavos y elevándolos, de acuerdo con el siguiente esquema:

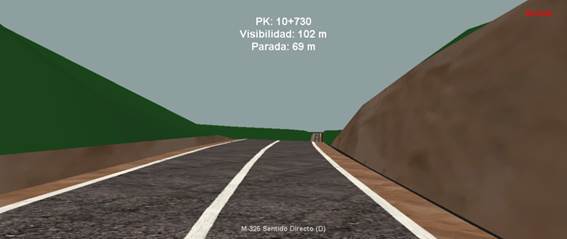

Se han generado modelos 3D y videos de la perspectiva de la carretera percibida por el conductor. Pulsando en la siguiente imagen se visualiza el video correspondiente a la simulación de lo que vería el conductor actualmente a medida que recorre la carretera:

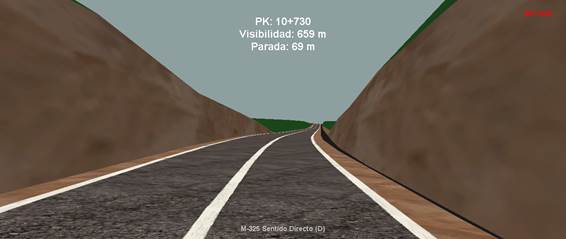

Pulsar en la siguiente imagen para visualizar el video correspondiente a la simulación de lo que vería el conductor después de eliminar la reaparición del trazado:
