FUNCIONAMIENTO

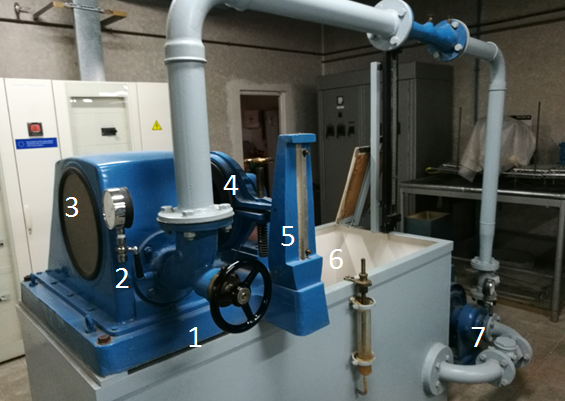

El agua circula a través del conducto hasta llegar a la entrada de la turbina, donde se encuentra el inyector, cuya apertura puede ser regulada mediante una manivela (1). En el mismo punto de entrada, antes de llegar al inyector, se dispone el manómetro para controlar la presión del agua (2). El chorro de agua sale disparado mediante el inyector incidiendo sobre la turbina dentro de su compartimento (3), produciendo el giro de la misma. El freno de Prony (4) está unido al eje de la turbina y dispone de un medidor de fuerza (5), mediante los cuales se podrá determinar la potencia ejercida por la turbina. En la parte posterior de la turbina, se encuentra el tacómetro que permite medir la velocidad de giro del eje en revoluciones por minuto. Finalmente, el agua que se evacúa al depósito inferior (6), es bombeada (7) de nuevo hacia el conducto superior, creando un circuito cerrado para continuar el proceso.

Esquema del funcionamiento de una turbina Pelton
